BLITZORTUNG mit Boltek Storm Tracker:

ACHTUNG: wegn noch nicht lokalisierbarer STÖRQUELLE entstehen zur Zeit kurzfristig Artefaktre im Raum München; Österreich. Ich bemühe mich um Abhilfe! Aktualisierung alle 5 Minuten; im Winter teilweise offline!; neue Hintergrundkarte aktiviert!

Haftungsauschluß:

Nur zum privaten Gebrauch! Eine Garantie für Richtigkeit der Daten wird nicht gegeben, insbesondere dürfen die Daten nicht zum Schutz von Leben oder Sachwerten verwendet werden. Jegliche Haftung wird ausgeschlossen!

AKTUELLE BLITZKARTE (SIEHE ZEITMARKE unten rechts): Zentrum der Karte ist Tiefenthal

Übersichtsbild von Blitzrate, Summen, Blitzart und Verlaufshistorie (alle 5 min):

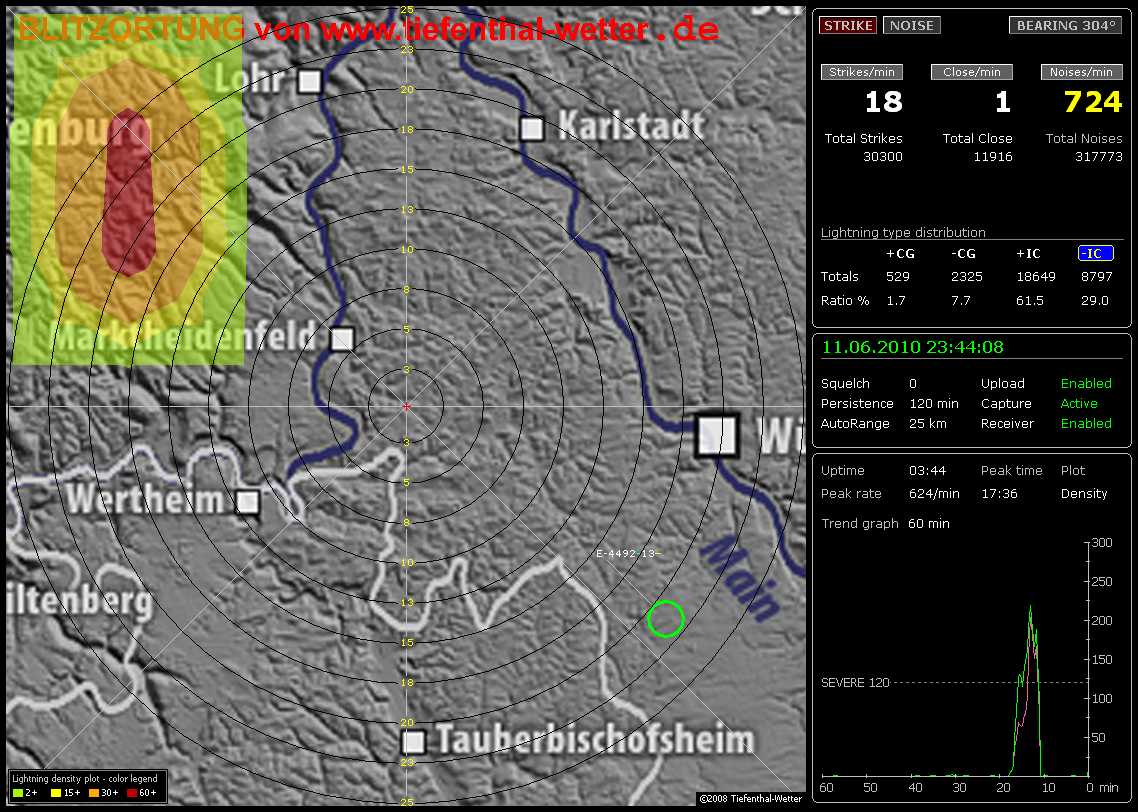

Ortungs Karte: Analysefenster (Gewitterzellen), Realtime Lightening (Blitzdarstellung) und Blitzzähler

Aktualisierung alle ca. 6 Minuten:

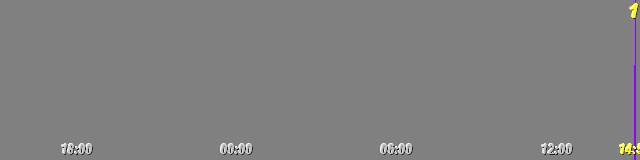

Aktivitätsverlauf: Peakwert ist gelb markiert:

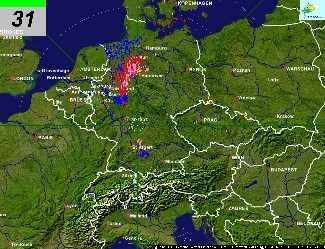

kleine Übersichtskarte:

Zählerbildschirm:

Upload nur bei starker Gewitteraktivität!

Kurzerklärung:

Zur Zeit wird die neue Aninoquisi Software Vers 3.40 verwendet.

Real-Time Lightening Fenster:

Hier werden die Blitze als Farbpunkte dargestellt:

Die dargestellten Blitze variieren in Farbe und Grösse im Zeitablauf. Die Blitzdarstellung lässt sich bis maximal 1 Stunde nachverfolgen, wobei sich das Blitz-Symbol jeweils zu 60 sec (1 Minute), 300 sec (5 min), 900 sec (15 min), 1800 sec (30 min), 2700 sec (45 min) und 3600 sec (60 min) ändert. Nach 60 min wird nichts mehr angezeigt. (Realtime-Lightening Fenster)

Dadurch lässt sich farblich die Wanderung eines Gewittersystems vom aktuellen Blitz 1 minute über 5 min, 15 min und 45-60 min darstellen.

Die verwendete Frabscala ist an die unten erwähnte Siemens Blitzortung angelehnt, jedoch hat diese eine andere Zeitskalierung.

Alter der Blitze anhand eines Farbskala Beispiels:

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

-----1 Minute-----------------5 Minuten----30 Minuten--60 Minuten-

In der hier gezeigten Übersicht sieht man die Wanderung der Blitze anhand der Farbscala

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

Hier die verwendeten Symbole für die Blitzdarstellung:

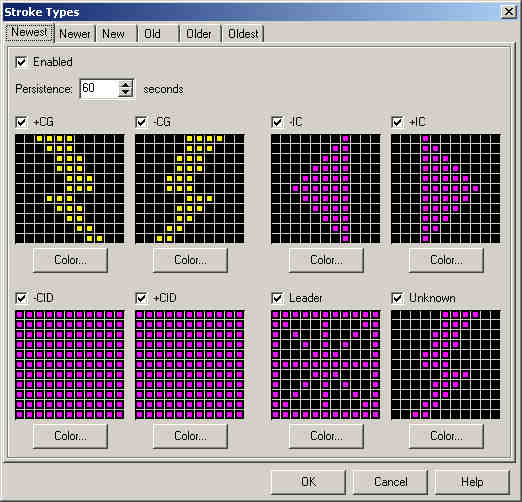

1 Minuten Symbole (newest)

+/- CG sind cloud to ground Blitze, also Blitze die den Boden kontaktieren und eingeschlagen sind. Diese sind GELB dargestellt.

+/- IC sind inner cloud Blitze, diese berühren den Boden nicht und finden nur in den Wolken statt.

+/- CID sind compact intercloud discharge, sozusagen Entladungen innerhalb der Wolken. Diese kommen meist nur in nahen Gewitterzellen vor,

genauso wie

Leader-Blitze, der Leit-Blitz, eine starke, meist nahe Entladung die für ein hohes Gefährdungspotential steht (severe storm im Anylysefenster)

unknown, Blitze, die keine Zuordnung finden.

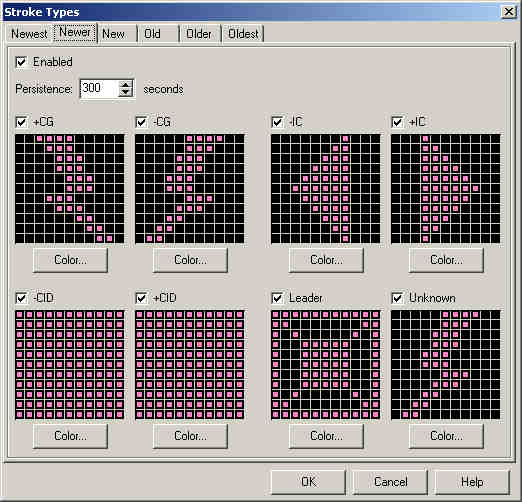

5 Minuten Symbole (newer)

15 Minuten Symbole (new)

Hier findet neben einer Farbänderung von rosa auf rot auch das erste mal eine Verkleinerung des Symbols in Fläche oder Ausfüllung statt.

30 Minuten Symbole (old)

Zunehmende Verkleinerung der Symbole roter Farbe

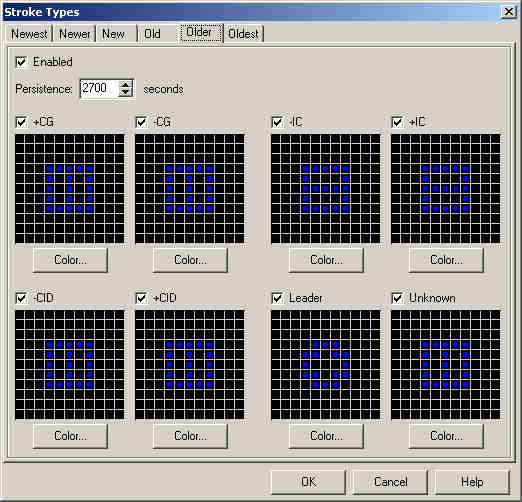

45 Minuten Symbole

Farbwechsel von rot nach blau

60 Minuten Symbole

sind die kleinsten blauen Symbole

Thread Fenster (Bedrohungsanalyse)

Im Thread Fenster wird eine imäginäre, errechnete Bedrohungsfläche angezeigt. Diese bleibt jeweils für 5 Minuten dargestellt. Wenn Änderungen errechnet werden, dann varriert die Anzeige dementsprechend schneller. Farbskala von blau nach rot entsprechend der Intensität und Intensitätsskala im Thread Fenster. Gewitterzellen können so in Ihrer Intensität betrachtet werden.

Im Realtime-Lightening Fenster werden die aktuellen Entladungen punktförmig dargestellt und bei starken Gewitterzellen auch ein Rahmen der farblich nach Intensität variert. Dieser Rahmen entspricht im Wesentlichen dem Feld des Thread Fensters, ist aber maximal 1 Min gültig, zeigt also zeitnah die Gewitterzellenaktivität.

Siemens Blitzspion als Vergleich hier
